當前位置：首頁 > 解決方案 > 逆向設計 >

解決方案SOLUTION

日期：2023-08-31 14:28

瀏覽次數：作者：來高科技

逆向設計 分享到：

什么是逆向設計？

逆向設計可以簡單地理解為，根據已經存在的產品，反向推出產品設計數據（包括各類設計圖或數據模型）的過程。逆向設計并不是簡單的掃描以及復制的過程，逆向設計可以在缺乏原始設計圖紙的情況下，對實物原形進行數據采集，經過數據處理、三維重構等過程，獲得具有相同形狀結構的三維模型。然后，再對原型進行復制或基于點云對原型進行優化設計以及創新設計（逆向設計軟件結合其它CAD/CAM/CAE軟件進行數據處理）。

當然逆向設計也并不神秘，它與我們的生活息息相關。逆向設計是制造業一種常用的手段，采用逆向方法進行產品創新設計與制造，是縮短產品開發周期、提高產品質量、建立自有創新設計制造體系的重要手段。

Techlego

逆向設計的應用范圍

新產品開發

外形設計師通過油泥、木?；蚺菽芰系炔牧现谱鞒僧a(chǎn)品的比例模型并確定產品的外形，然后通過逆向設計將其轉化為CAD模型，獲得三維軟件可以編輯的參數化模型，方便數控機床等機加工企業進行材料加工，充分利用CAD技術的優勢，加快創新設計的實現過程。在航空、汽車、玩具、家用電器等制造業都得到不同程度的應用推廣。

產品的仿制和改型設計

在只有實物而缺乏相關技術資料（圖紙或CAD模型）的情況下，通過逆向設計進行數據測量和數據處理，重建與實物相符的CAD模型，并在此基礎上進行后續的設計，實現產品的仿制和改進?？蓮V泛應用于摩托車、家用電器、玩具等產品的外形修復、改造和創新設計，提升產品的市場竟爭力。

快速模具制造

逆向設計在快速模具制造中的應用主要體現在兩個方面：1.以樣本模具為對象。對已符合要求的模具進行測量，重建CAD模型，并在此基礎上生成模具加工程序。2.以實物零件為對象。首先將實物轉化為CAD模型，并在此基礎上進行模具設計。

快速原型制造

快速原型制造（簡稱RP），已成為新產品開發、設計和生產的有效手段。逆向設計恰好為其提供上游的CAD模型。兩者相結合形成了產品測量、建模、修改、再測量的閉環系統，可實現設計過程的快速反復迭代。

Techlego

逆向建模的作用

●縮短產品的設計、開發周期，加快產品的更新?lián)Q代速度；

●降低企業開發新產品的成本與風險；

●加快產品的造型和系列化的設計；

●適合單件、小批量的零件制造，特別是模具的制造。

Techlego

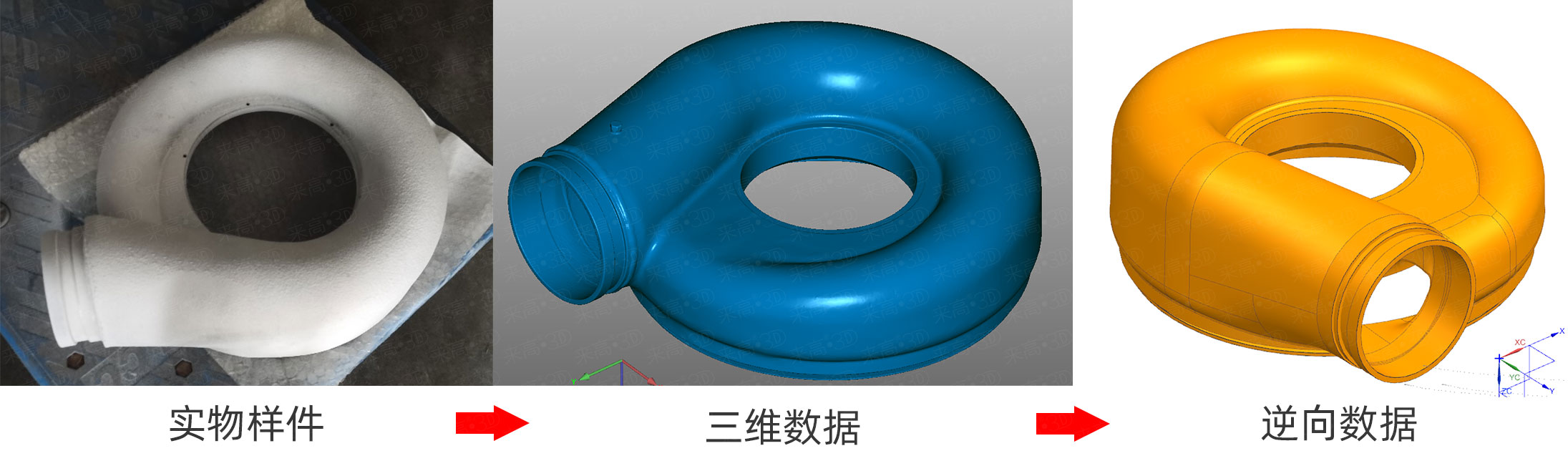

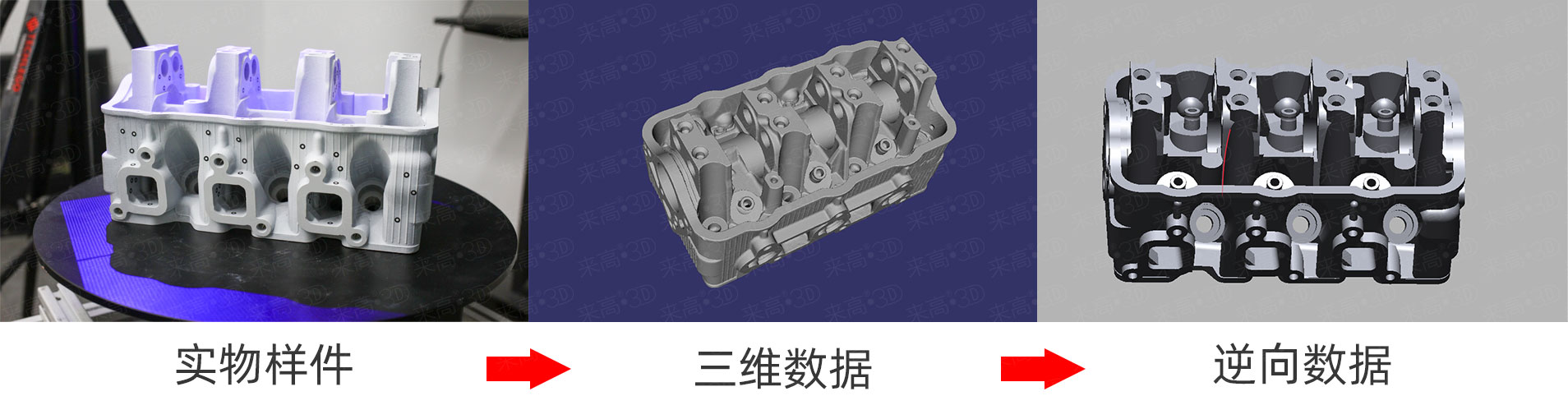

逆向設計服務流程

01.通過三維掃描儀獲得點云數據或者由客戶提供點云數據。

02.通過軟件對點云數據進行處理，獲得三角網格面數據（包括STL數據），進行坐標變化、點云降噪、順滑、優化、簡化等預處理。該步獲得的數據即可進行三維雕刻、3D打印、比對分析等。

03.通過專業的逆向軟件（一般可采用UG、CATIA、GEOMAGIC DX等），對獲得的三角網格面數據進行處理。包括面片擬合、截面創建、曲線提取等諸多特征提取方式，進行創新設計、優化設計等。

?通過以上三點即可完成一個零件的逆向設計，可以獲得參數化模型并進行優化設計。

來高|逆向設計案例推薦

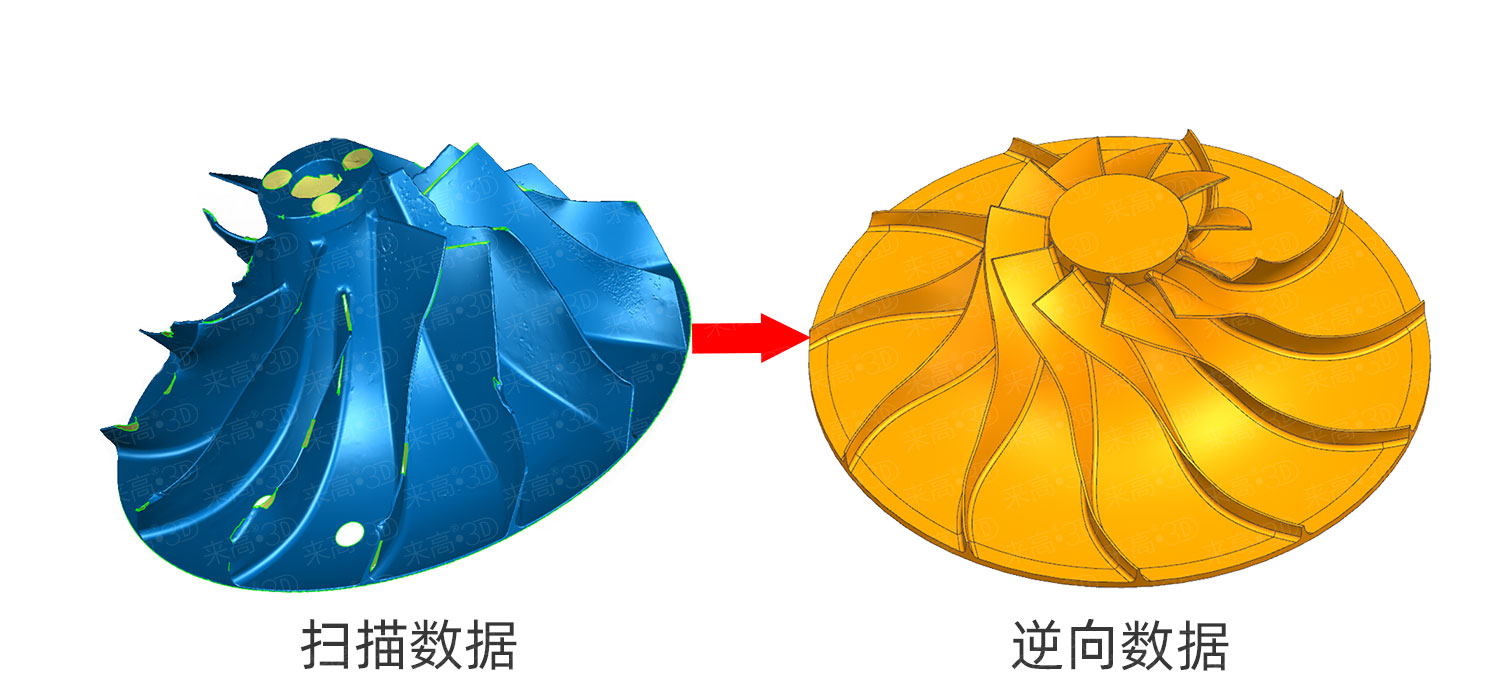

受損葉輪修復性逆向建模案例

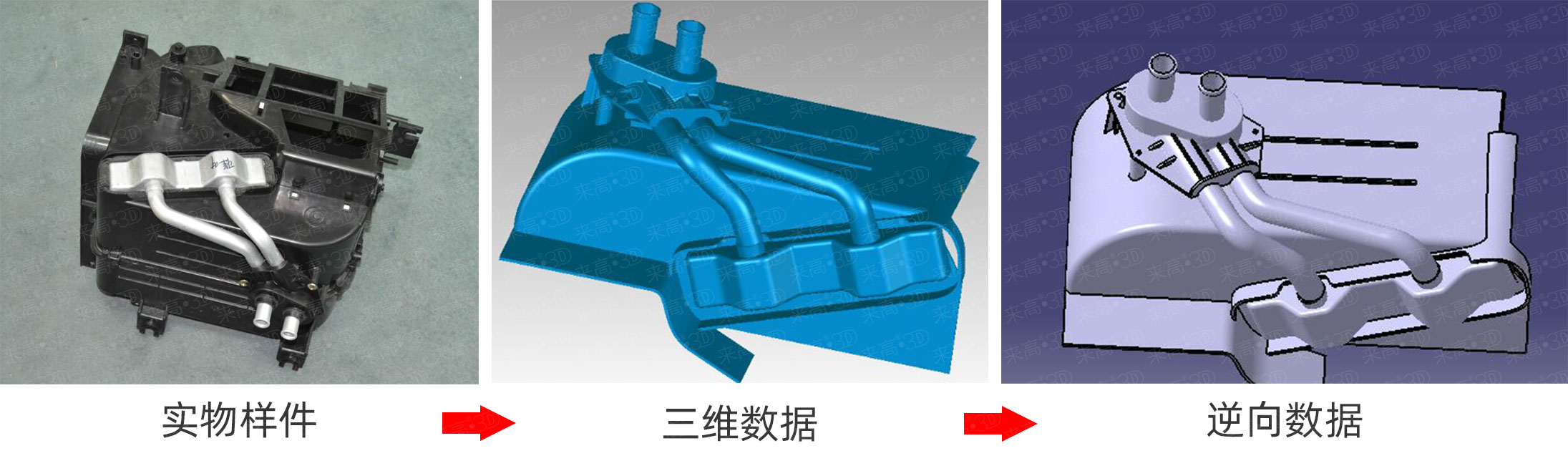

汽車空調逆向設計解決方案

醫療口腔矯正輔助裝置“超迷你”骨釘逆向設計案例

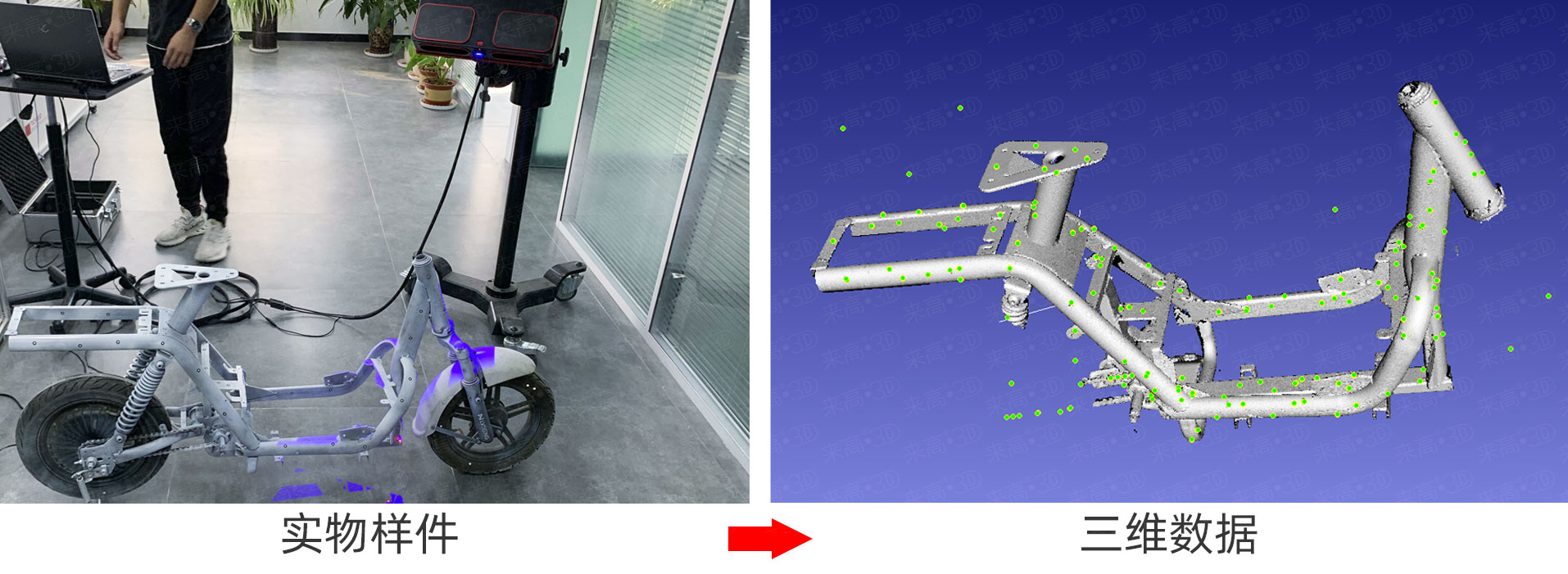

電動車車架逆向設計全流程

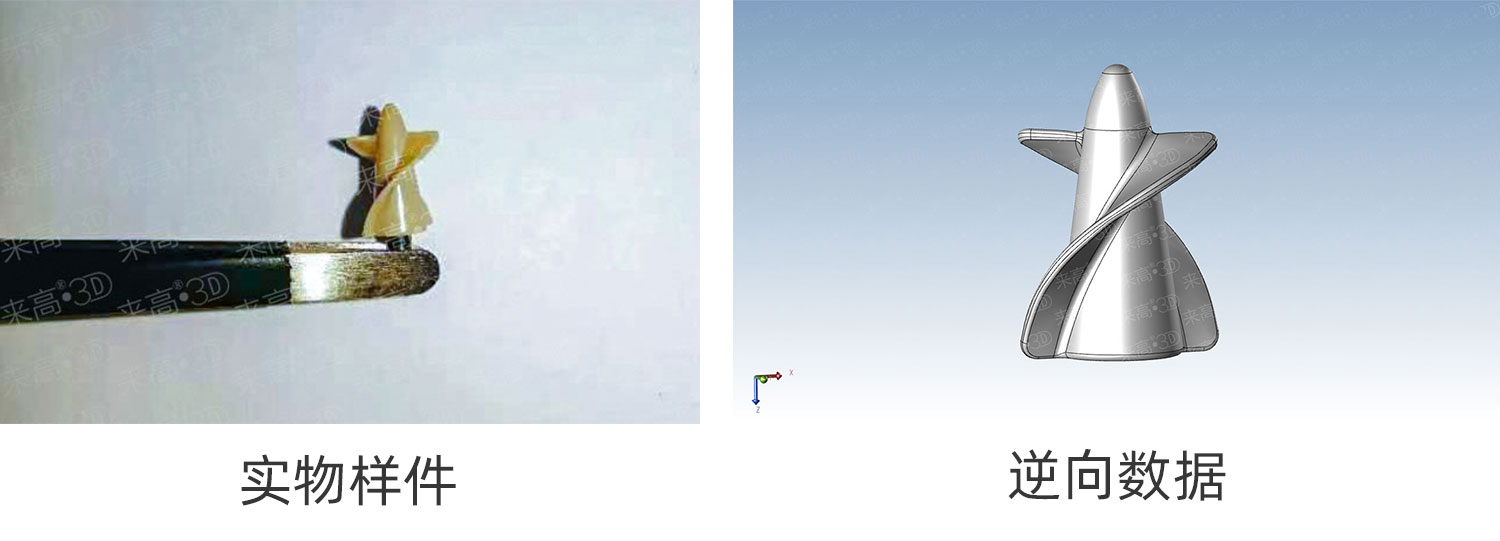

醫療器械微型螺旋槳逆向設計案例
