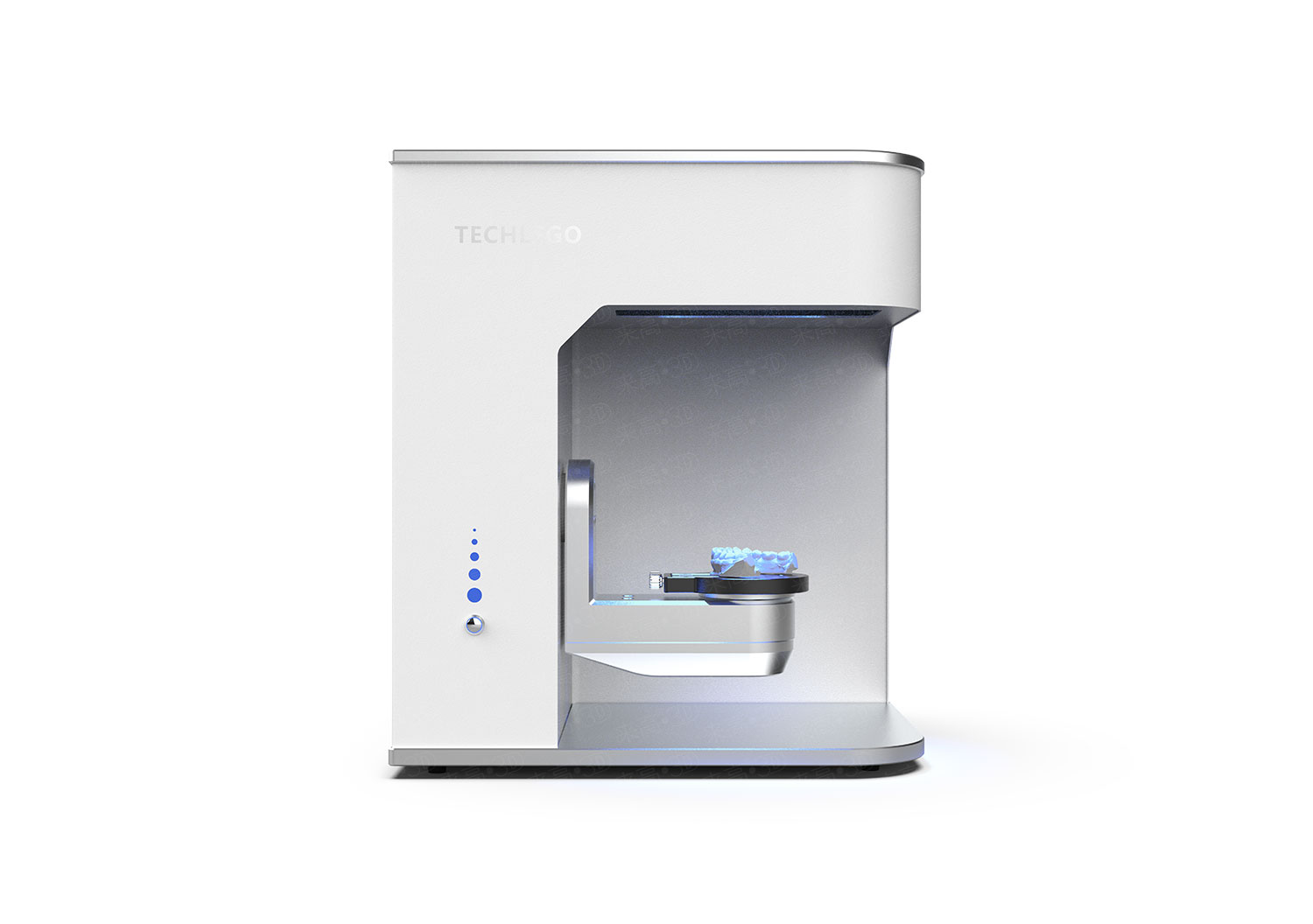

適用于來高科技齒科三維掃描儀所采集的數據
ps：該流程中所使用軟件為Geomagic Ctrol 2014（2013版本也可以按此流程）

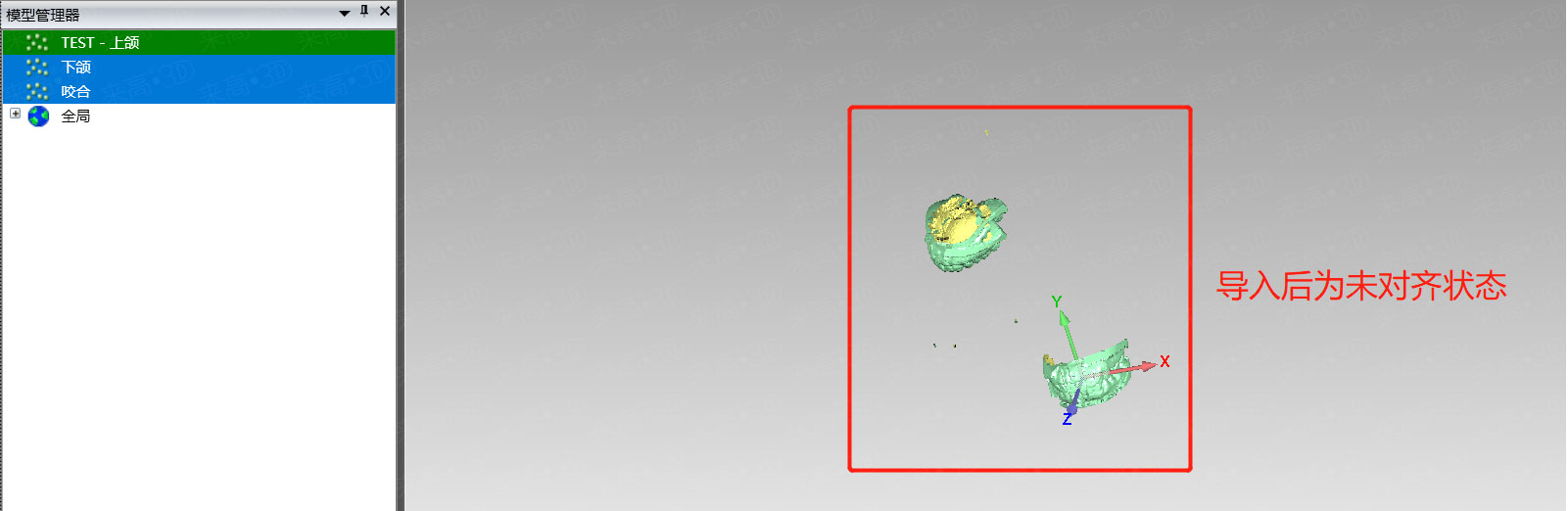

01.首先將來高科技齒科三維掃描儀輸出的ply或asc格式的咬合數據、上頜數據、下頜數據，同時導入至Geomagic軟件中

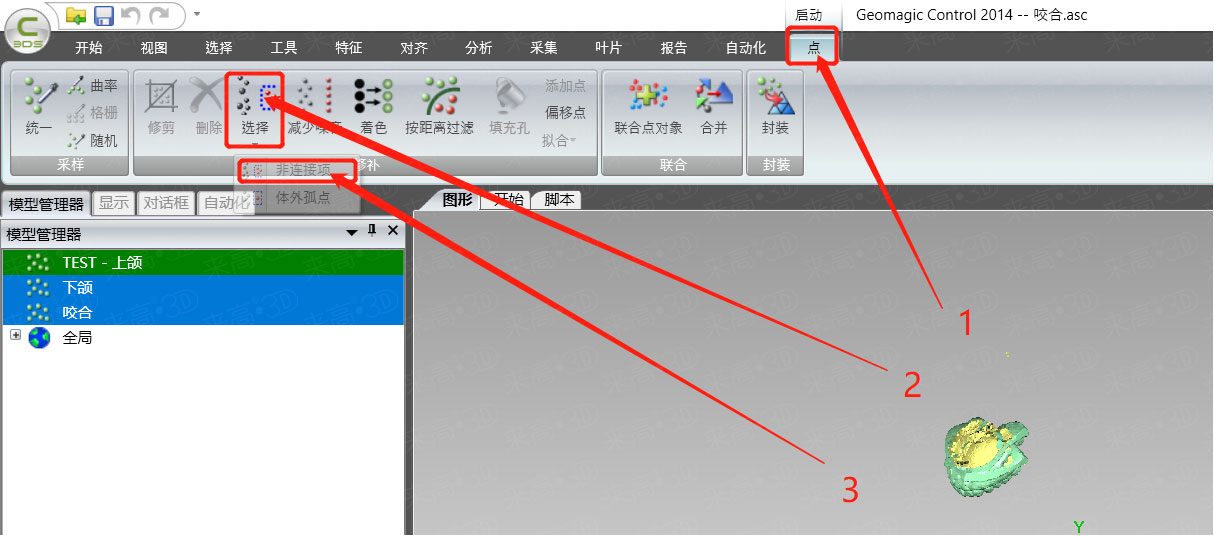

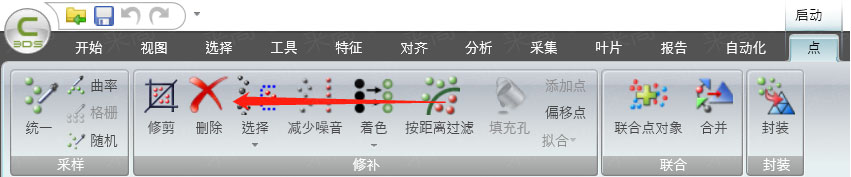

02.選擇并刪除非連接項【點→選擇→非連接項】
03.選擇并刪除體外孤點【點→選擇→體外孤點】，流程同上

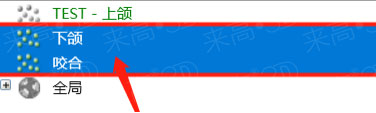

01.首先將下頜數據對齊到咬合數據上，按住ctrl選擇咬合數據和下頜數據

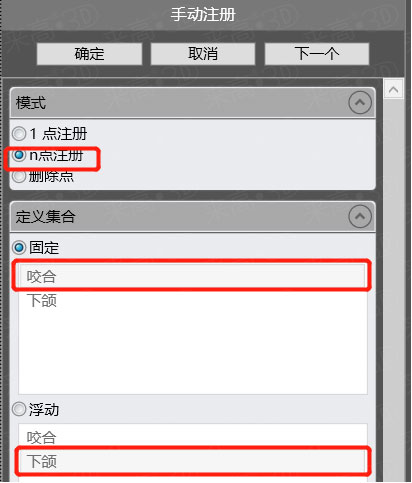

02.選擇“手動注冊”功能【對齊→手動注冊】，采用n點注冊方式

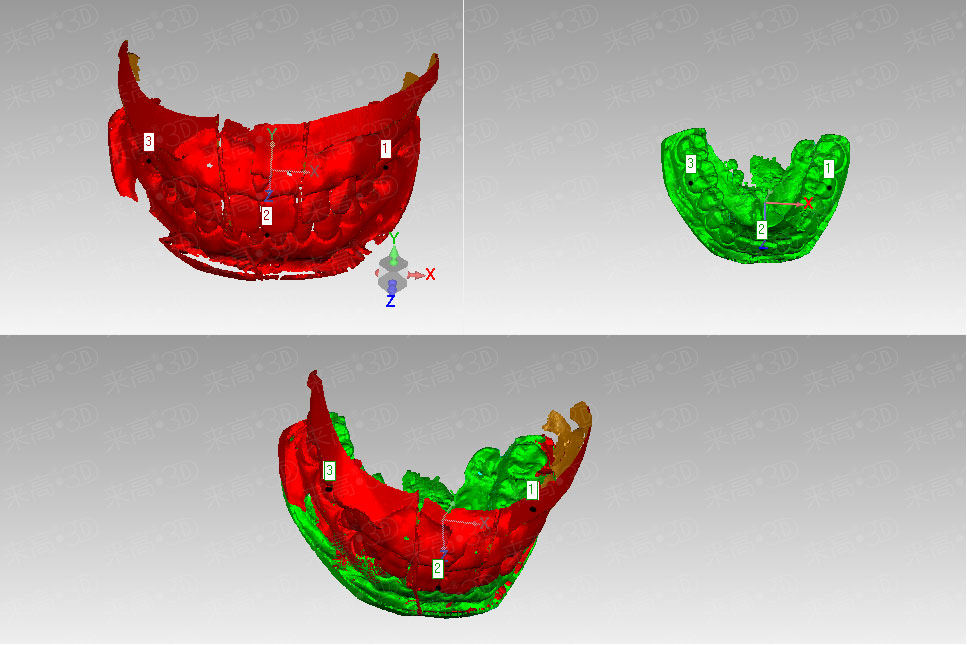

03.選擇兩個模型上位置大致相同的點（至少三個點以上，選擇時盡可能準確）如下圖所示：
04.若下方預覽圖中呈現基本對齊狀態，則點擊確定；若未對齊，需要繼續選點，直至大致對齊
05.初步對齊后，將咬合數據釘住【右鍵咬合數據→釘住】，使用全局注冊【對齊→-全局注冊→應用→確定】，實現完全對齊
06.對齊另一部分牙模（方法同上），對齊后將咬合數據隱藏【右鍵→隱藏】

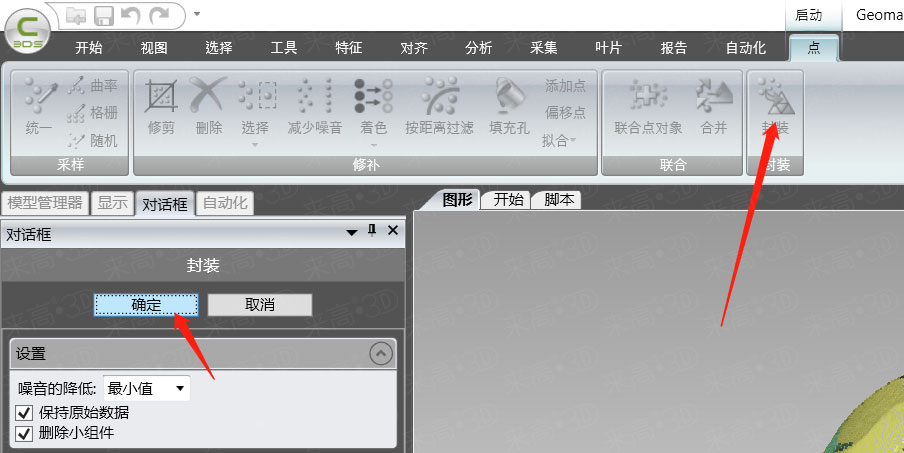

01.上下頜點云進行封裝【點→封裝→確定】

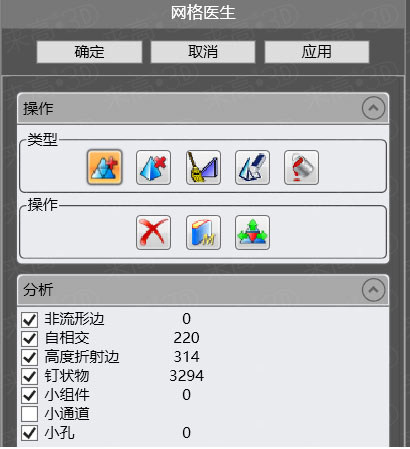

02.封裝好后分別將兩項數據進行一次或多次“網格醫生”處理【多邊形→網格醫生→應用→確定】。若應用一次后，分析欄中數據有未歸零的，則需要再應用一次或多次，直至全部歸零

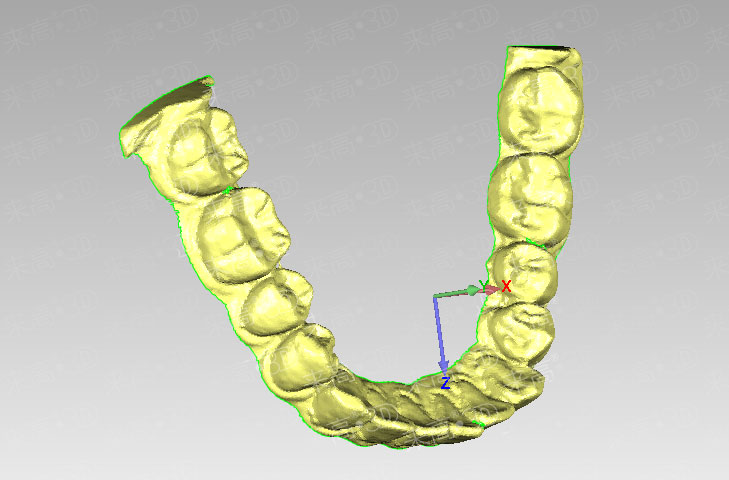

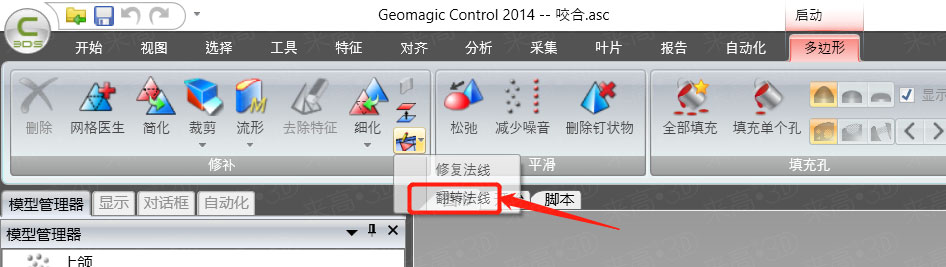

03.對下頜數據進行法線翻轉【多邊形→翻轉法線→應用→確定】，翻轉后模型呈現金黃色，并刪掉除牙列以外的部分，如圖：
刪除步驟：選擇方式改為“選擇貫通”【選擇→選擇模式→選擇貫通】，選擇工具選擇“多義線”【選擇→選擇工具→多義線】，框選需要?jiǎng)h除的部位后按“DELETE”鍵
04.將兩部分?jǐn)?shù)據進行兩次4倍細化【多邊形→重劃網格→細化→4倍細分→應用→再次應用→確定】
05.將兩部分?jǐn)?shù)據轉為點云【多邊形→轉為點】

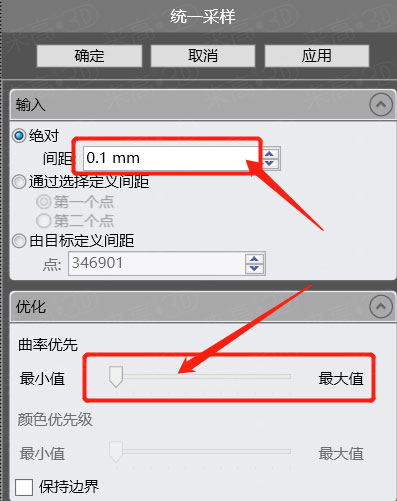

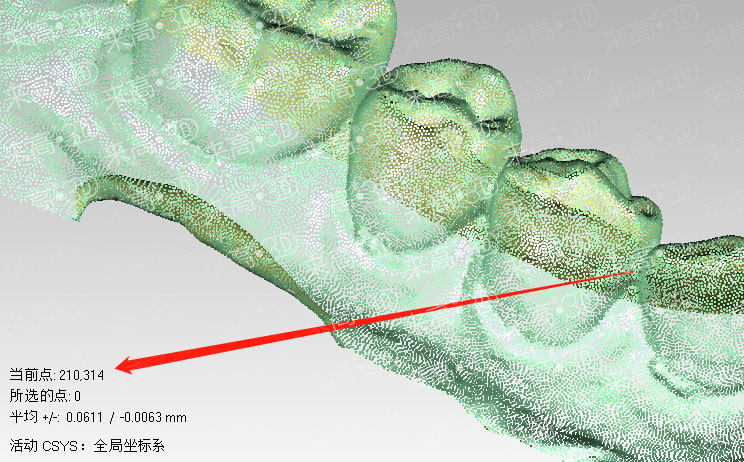

06.將兩部分點云分別進行均勻化，使用統一采樣方式【點→統一】，點間距調整為0.1；細化后記錄下頜數據的總點數Nocclusal
07.再將兩部分點云進行封裝

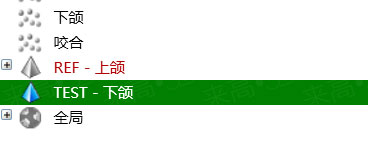

01.將上頜數據右鍵設置為“Reference”，將下頜數據右鍵設置為“Test”，模型窗口下右鍵相應數據即可設置，設置好后，如圖所示：

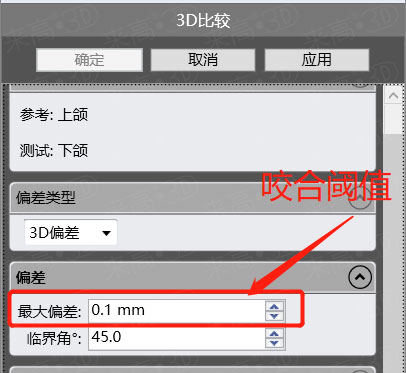

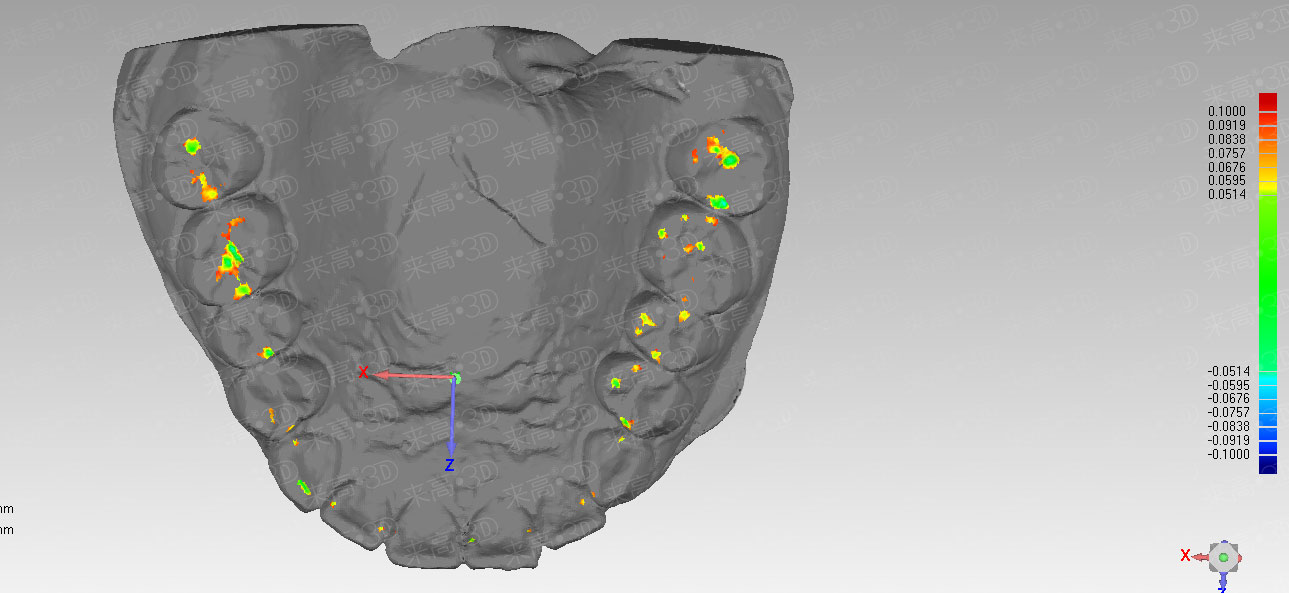

02.進行3D比較得到色譜圖，最大偏差設置為咬合閾值(0.1mm)【分析→3D比較→設置最大偏差→應用→確定】

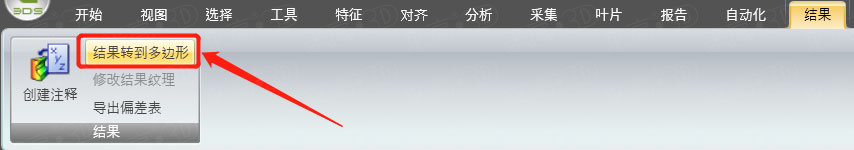

01.將色譜投影到模型上，使用“結果轉到多邊形”工具【結果→結果轉到多邊形】

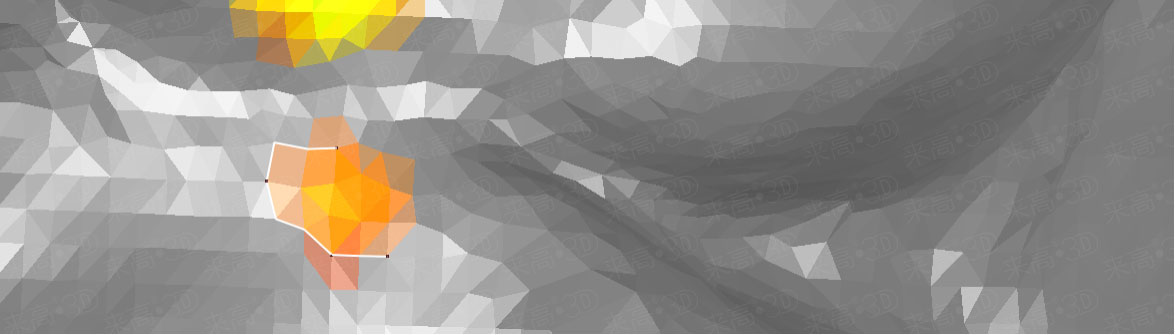

02.將模型上的著色部分選中，選擇模式改為“僅選擇可見項”【選擇→選擇模式→僅選擇可見項】，使用定制區域的方式選擇著色區域【選擇→定制區域】 ，選中后顏色變?yōu)榛疑?/span>

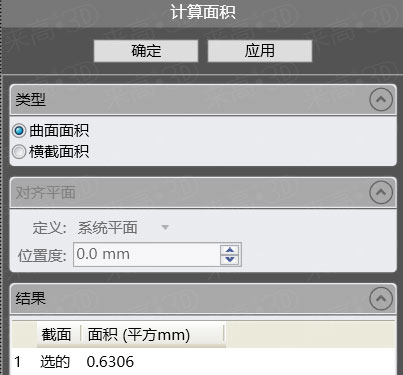

03.將所有著色區域都選擇好后，計算面積【分析→計算→計算面積→應用】

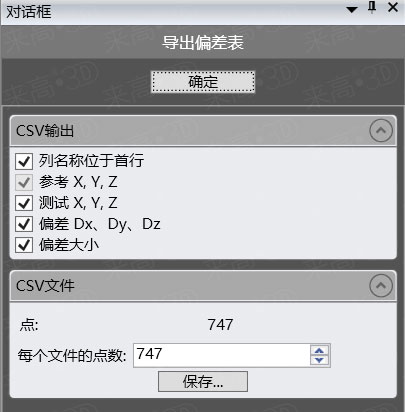

01.3D比較后，導出偏差表【結果→導出偏差表】，對話框中的點數就是在咬合閾值范圍內的所有點數Ntotal，如圖：
02.計算下頜牙列模型總面積Stotal，將下頜牙列數據全部選擇后計算面積【分析→計算→計算面積】
03.
