(機械制造加工件逆向設計)

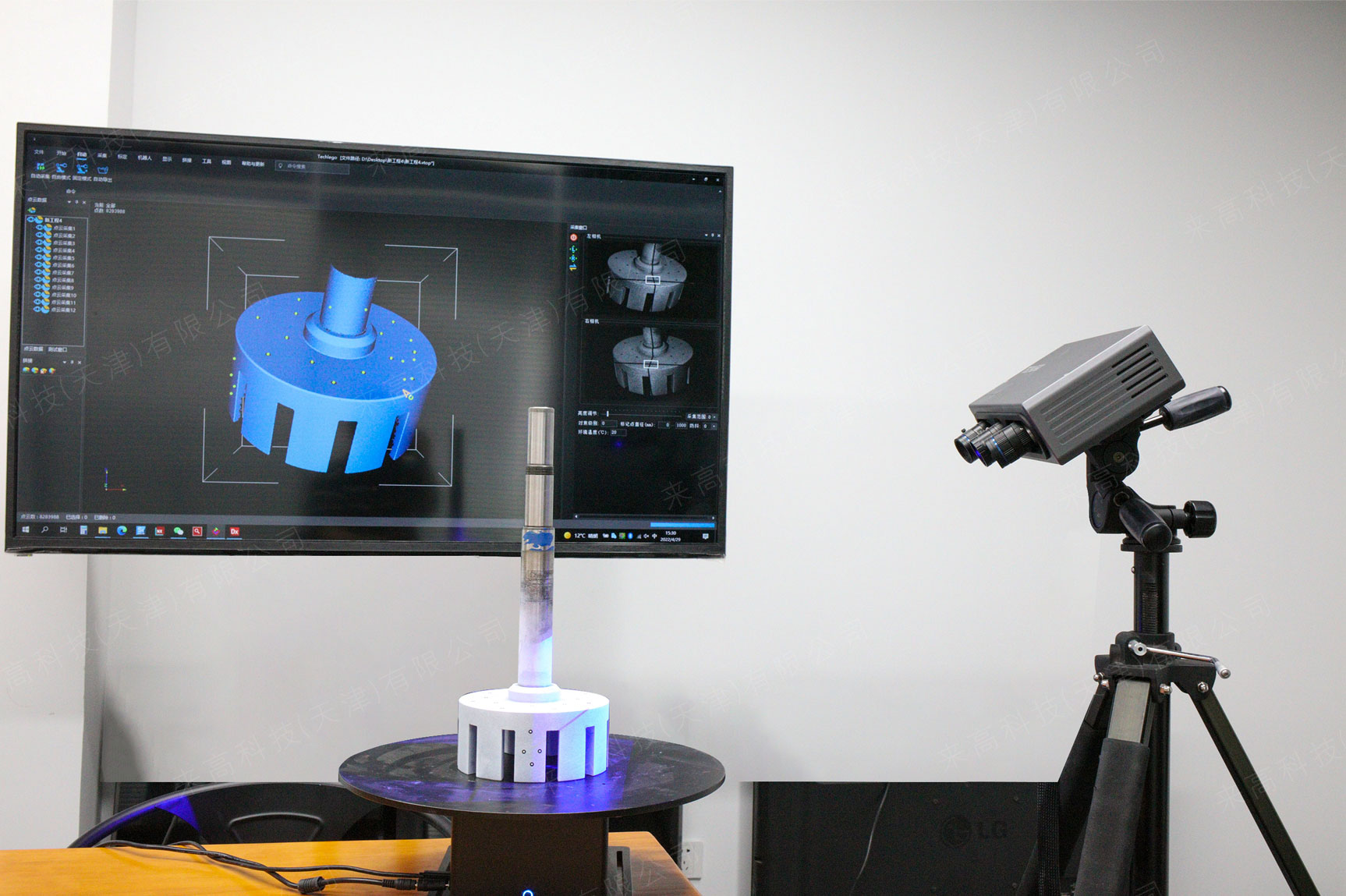

隨著計算機技術的發展,逆向設計在制造業中變得越來越重要。對工業產品進行逆向設計時,首先需要測量重建三維模型,而傳統的測繪方法存在較大的誤差。三維掃描儀是測量和重建工業產品模型的有效方法之一,可以快速準確地對產品進行測量和重建。本文以傳動軸為例,介紹三維掃描技術在復雜零件逆向設計方面的應用情況。
樣件特點:傳動軸等機加工件屬于金屬反光件、其端部溝槽較深,結構較為復雜且對部分曲面精度要求嚴格。
掃描難點:傳動軸端部有些部位溝槽較深,三維掃描儀結構光光柵不易照見。

傳動軸是汽車上的重要部件之一,主要作用是將動力傳送給驅動輪,實現汽車的前進或后退,同時也可以用來連接兩個車輪,傳遞轉矩。傳動軸的材料主要采用碳素鋼或合金鋼,也可采用球墨鑄鐵或合金鑄鐵等。軸的工作能力一般取決于強度和剛度,轉速高時還取決于振動穩定性。

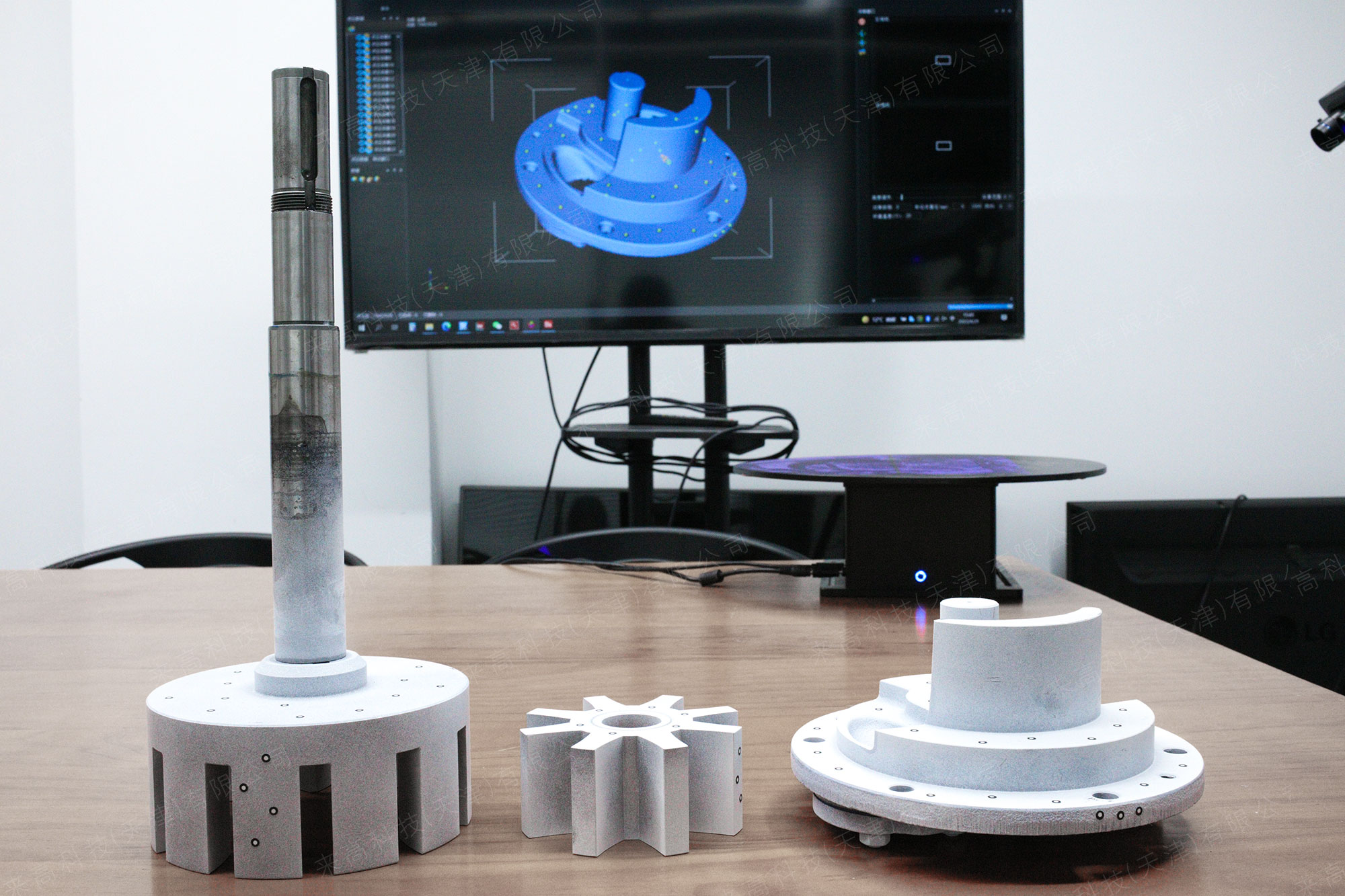

某客戶送一批傳動軸(共三件)機加工件至來高科技,此客戶為縮短生產周期,減少開發技術難度,降低生產成本,加速新產品的開發,希望對傳動軸進行逆向設計,以滿足市場需求。



根據客戶要求,傳動軸只保留端部三維數據,不需要軸部分的三維數據。

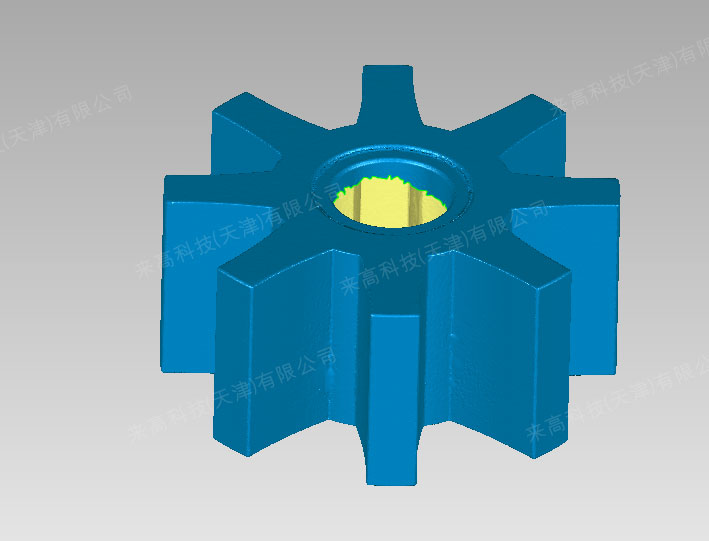

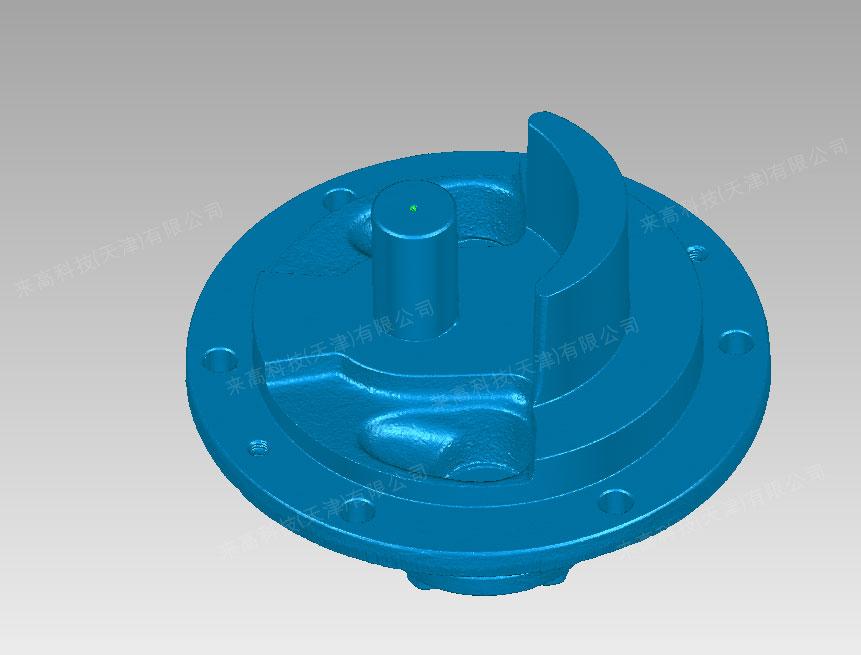

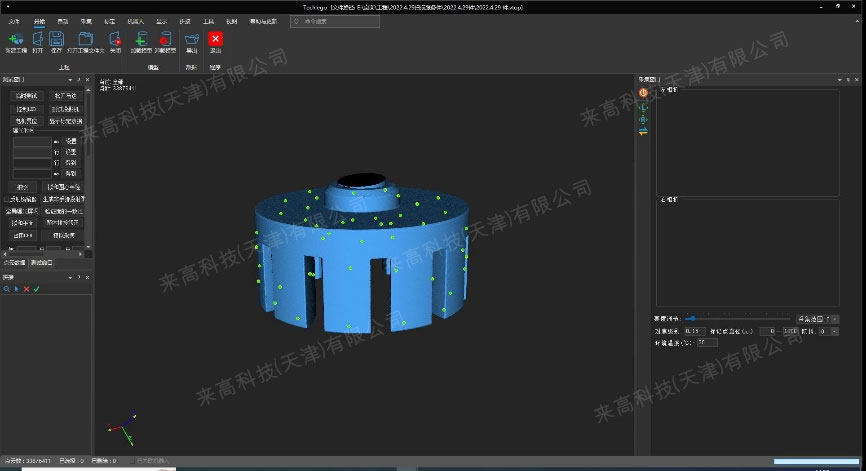

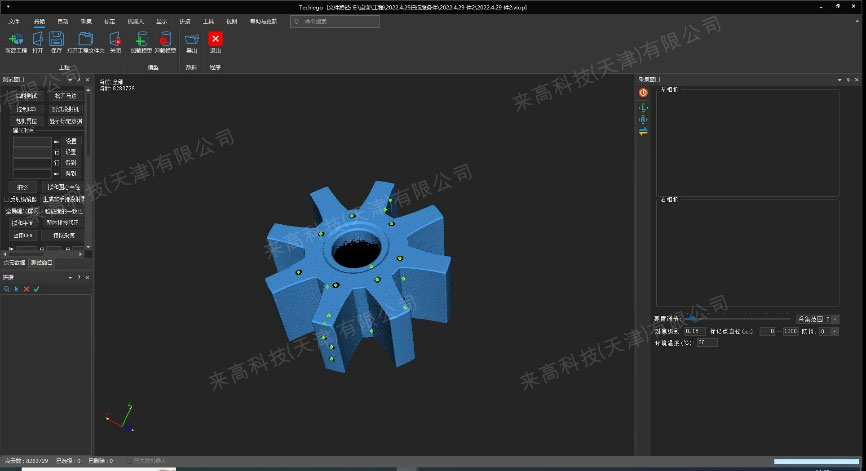

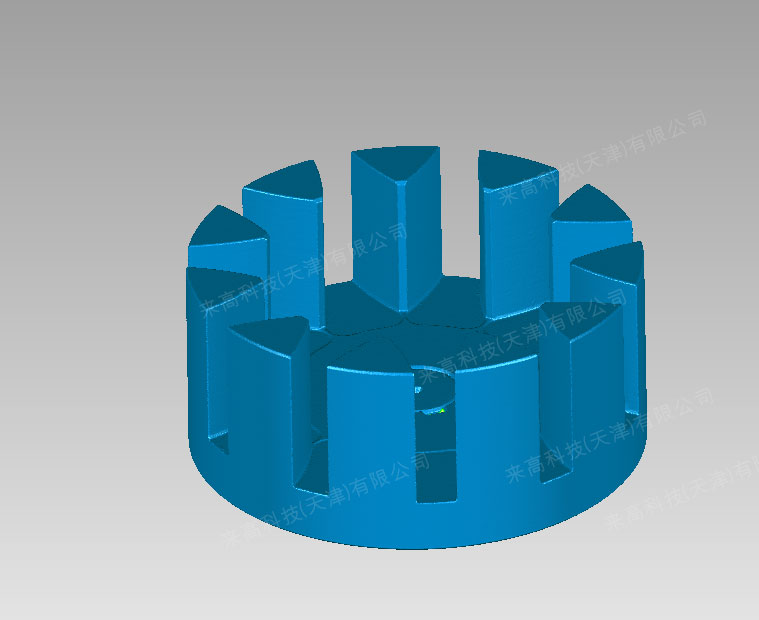

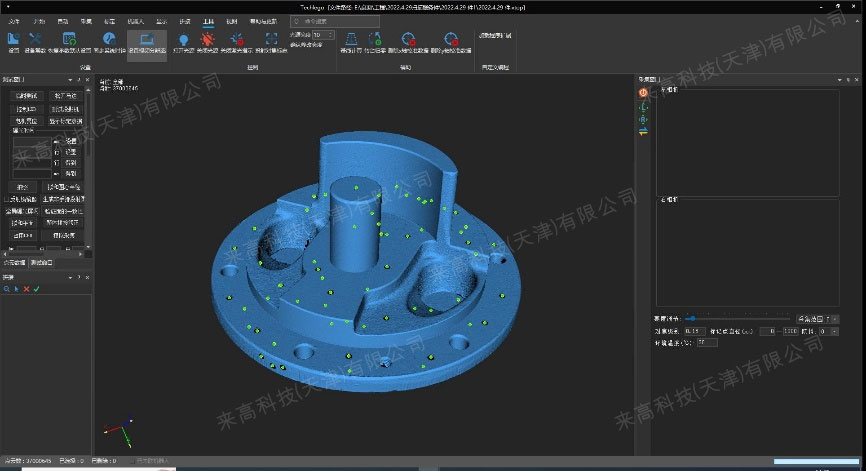

將掃描所得數據保存并導出封裝,獲得三角網格面數據。
三維數據逆向設計

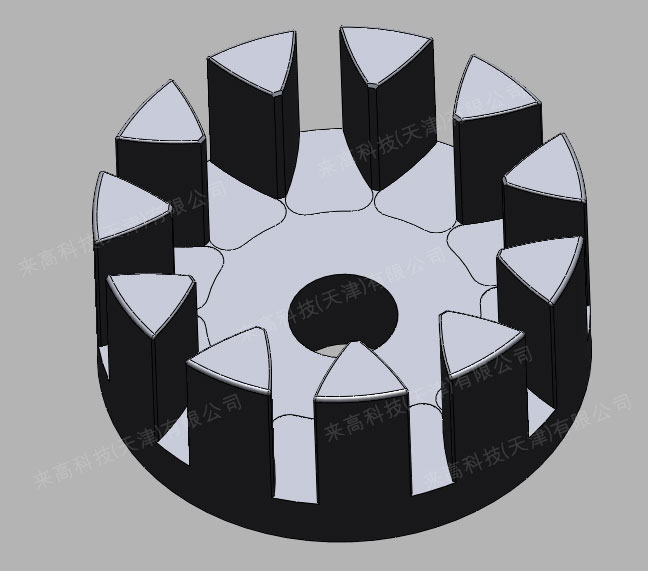

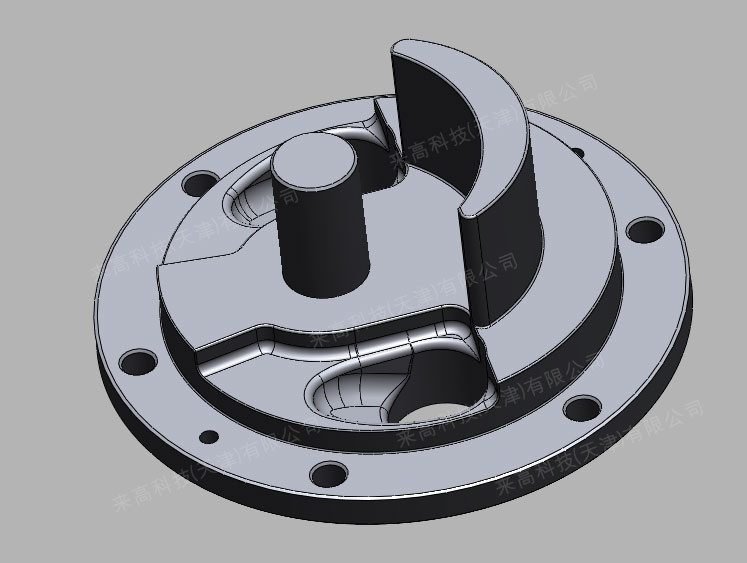

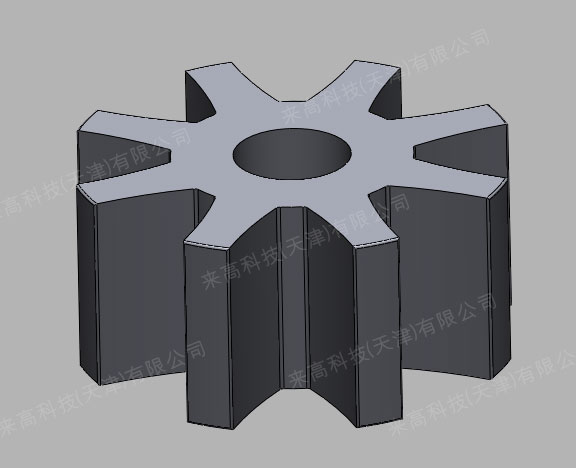

將三角網格數據導入三維逆向軟件,如(Geomagic Design X、UG等),進行傳動軸等機加工件的逆向設計,得到客戶要求的三維模型數據。在機加行業,很多零件都很復雜,特別是一些帶有凸出型面的零件,其輪廓是不規則的。對復雜零件進行逆向設計,可以大大減少設計和制造時間。
