三維掃描儀在機加工件圖紙設計的應用 分享到：

（在機加工件圖紙設計的應用）


背景描述


某廠家有待加工件的實物，但沒有可以用于生產的二維圖紙。為了生產加工需求，一般是先手工尺寸測量，然后在軟件里繪圖，但這種制圖方式一是精度低；二是效率低。借助來高科技的三維掃描設備，采用三維數字化技術，工程師可以快速進行正逆向混合設計，且得到的圖紙精度高，尤其適合曲面造型復雜的機加工件。


案例信息





產品訴求：對機加工件三維建模，生成可以滿足生產需求的二維圖紙

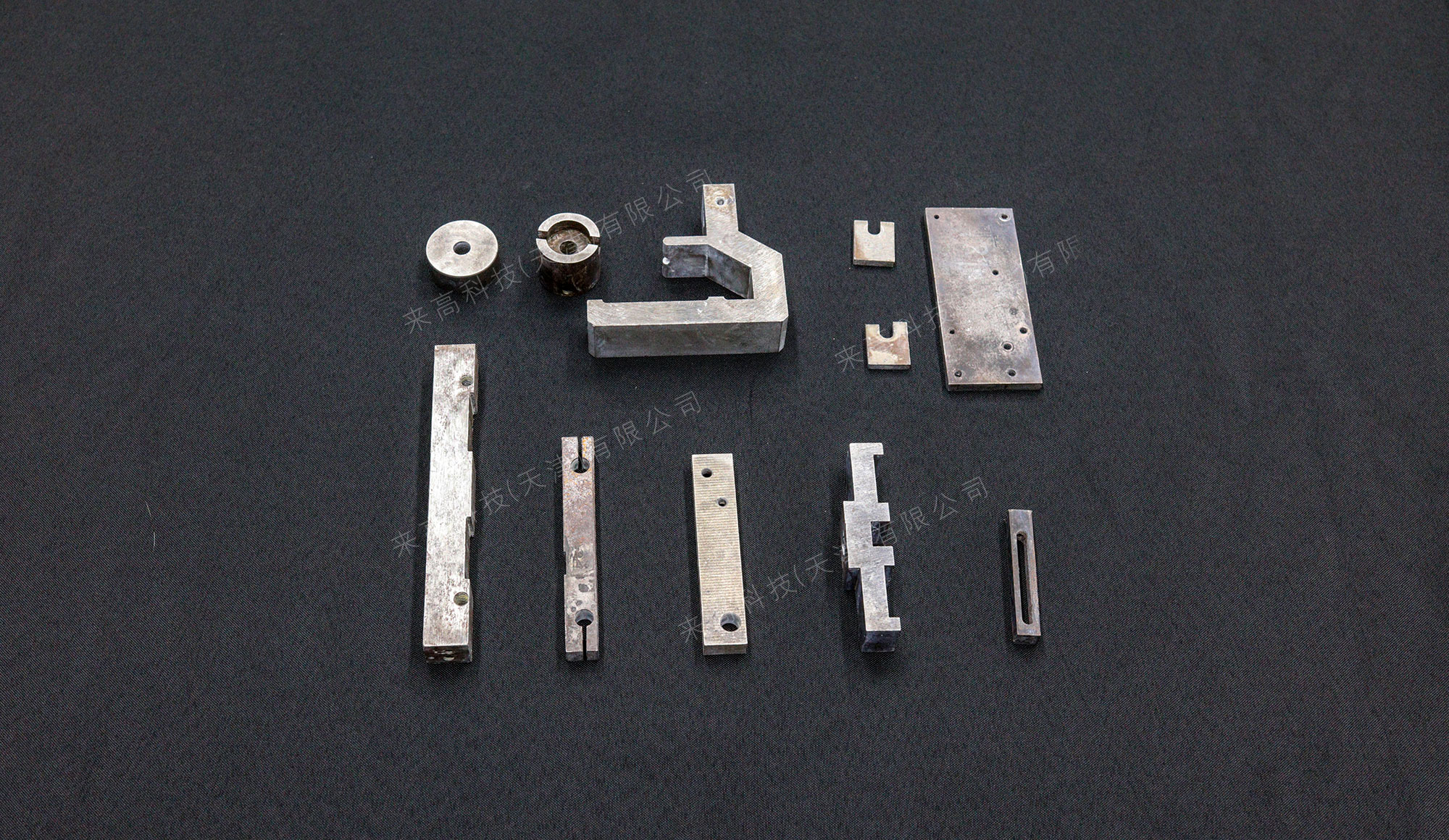

樣件信息：機加工件



掃描難點：機加工件表面反光，會影響最終的三維數據質量



三維掃描儀公司：來高科技（天津）有限公司



三維掃描儀設備型號：高精度G5Q三維掃描儀



三維掃描儀軟件系統：Techlego2023





Techlego

來高科技解決方案



1.掃描件表面預處理

（未噴粉前）
（噴粉后）

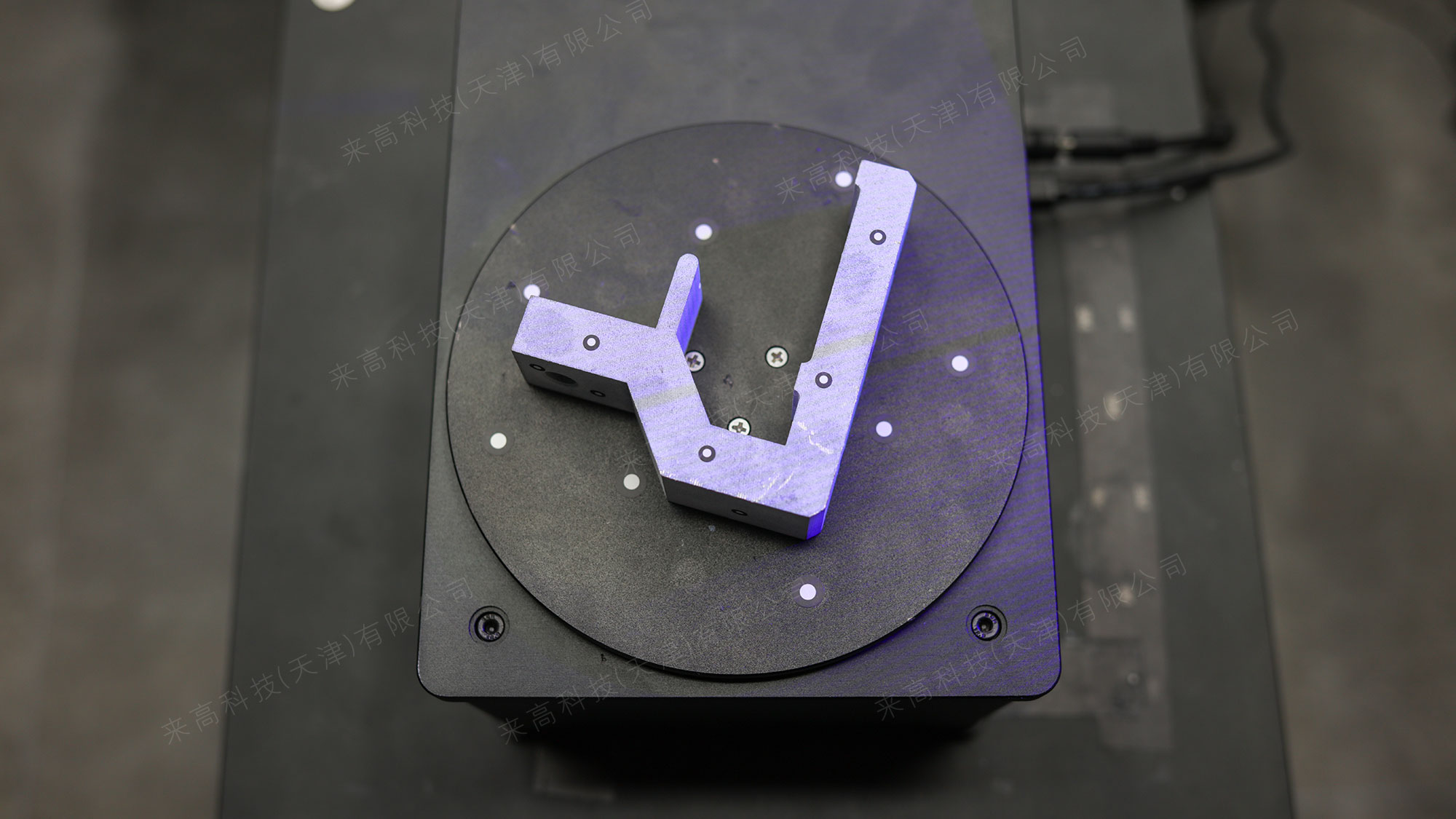

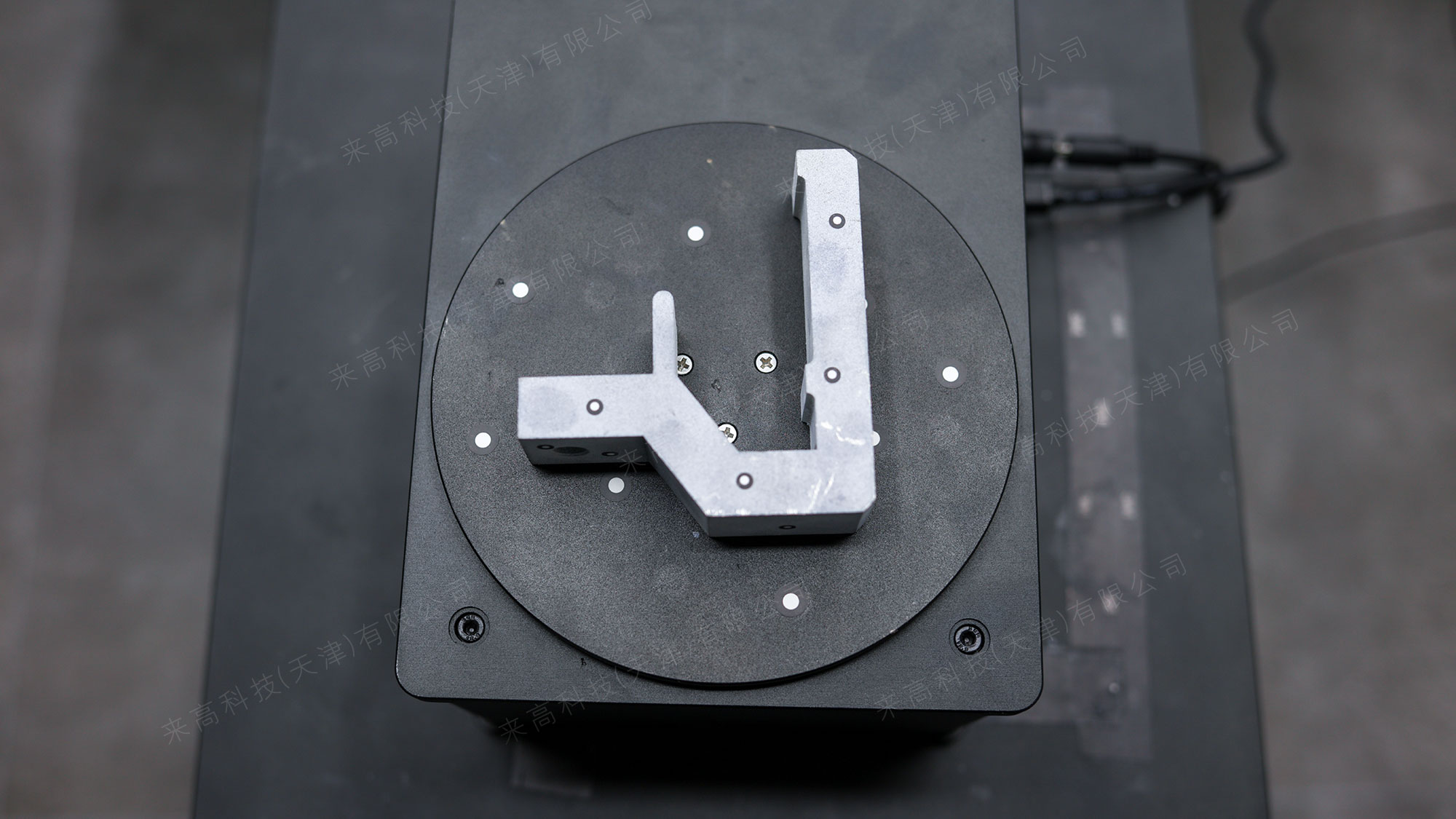

機加工件較反光，為了提升采集數據的質量和精度，需要在其表面噴涂顯像劑，以便更好地獲取三維掃描數據。

2.三維掃描儀掃描

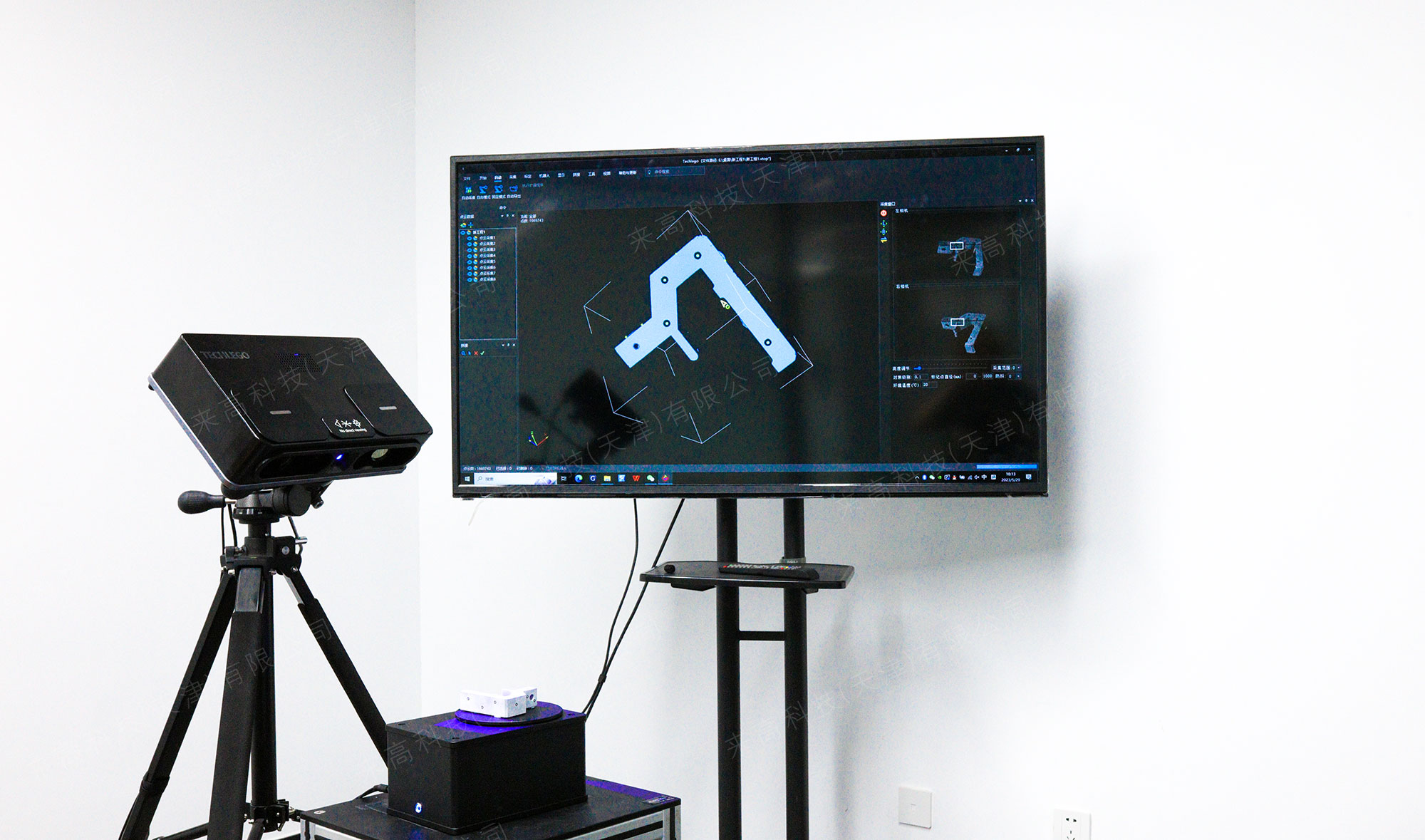

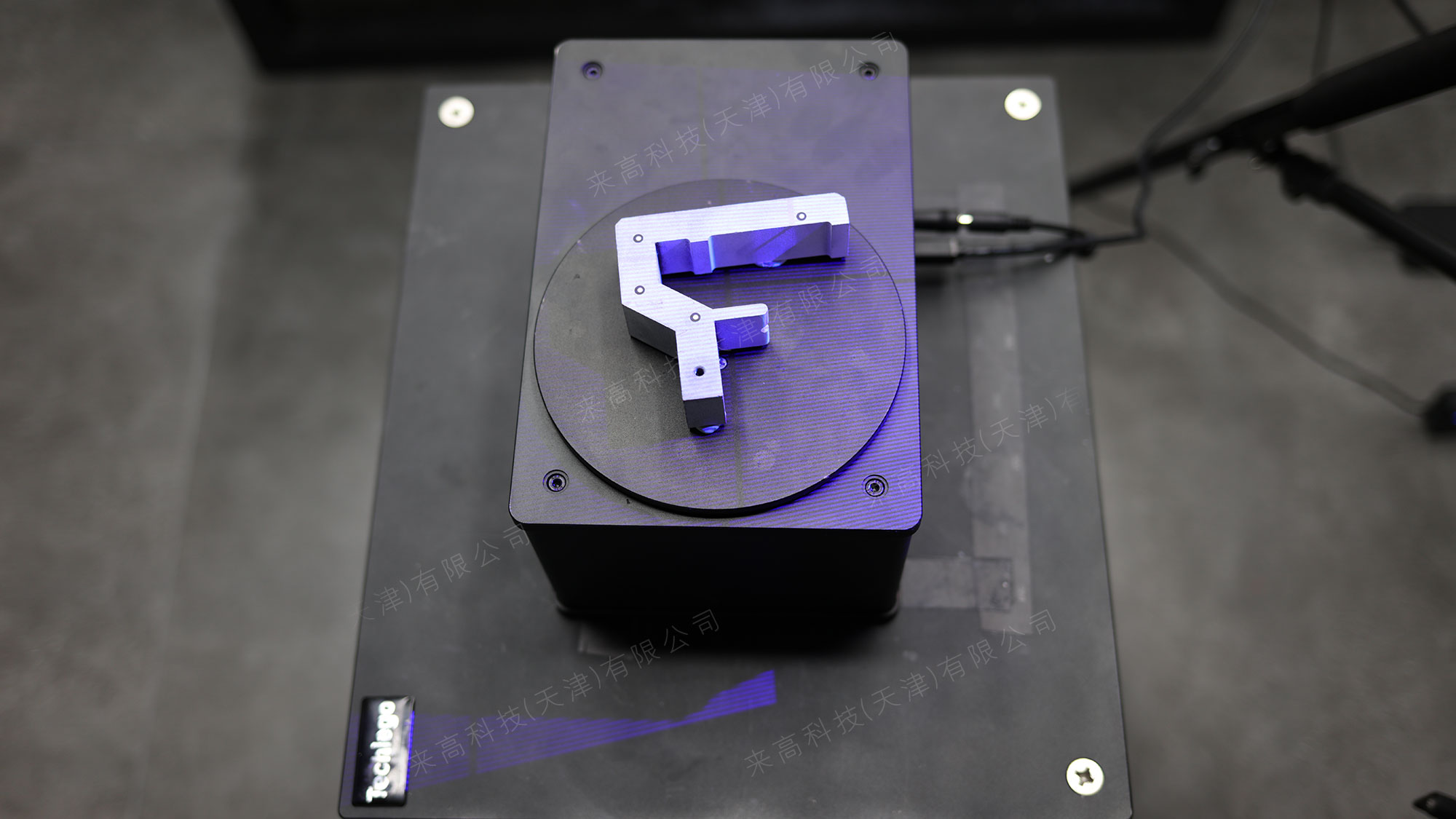

使用來高科技高精度G5Q三維掃描儀對機加工件進行三維掃描，獲得高質量的三維點云數據。

3.導出中間格式數據

將掃描所得的點云數據保存并封裝、導出，獲得STL格式三角網格面數據。

4.正逆向混合設計

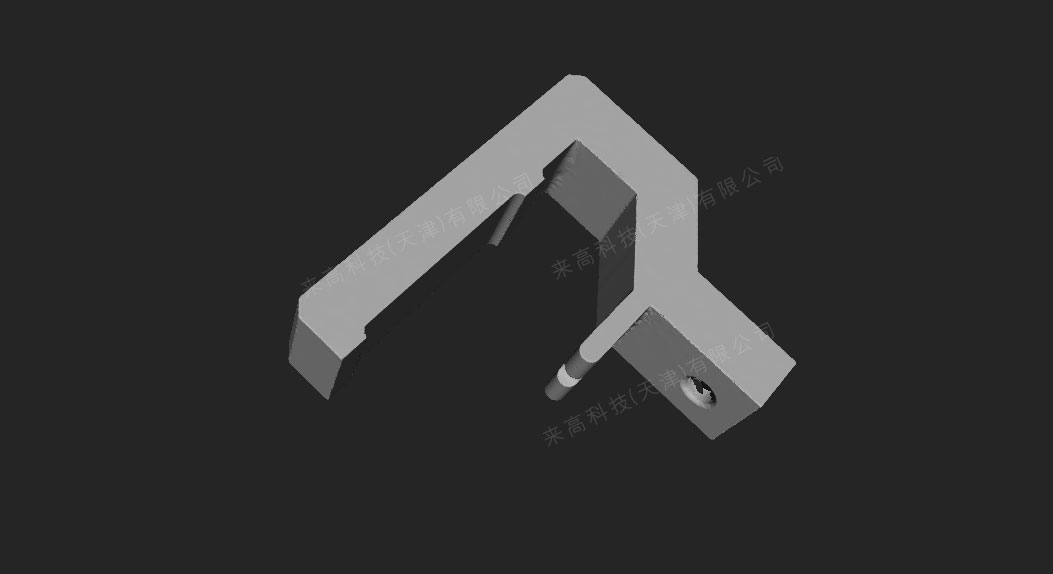

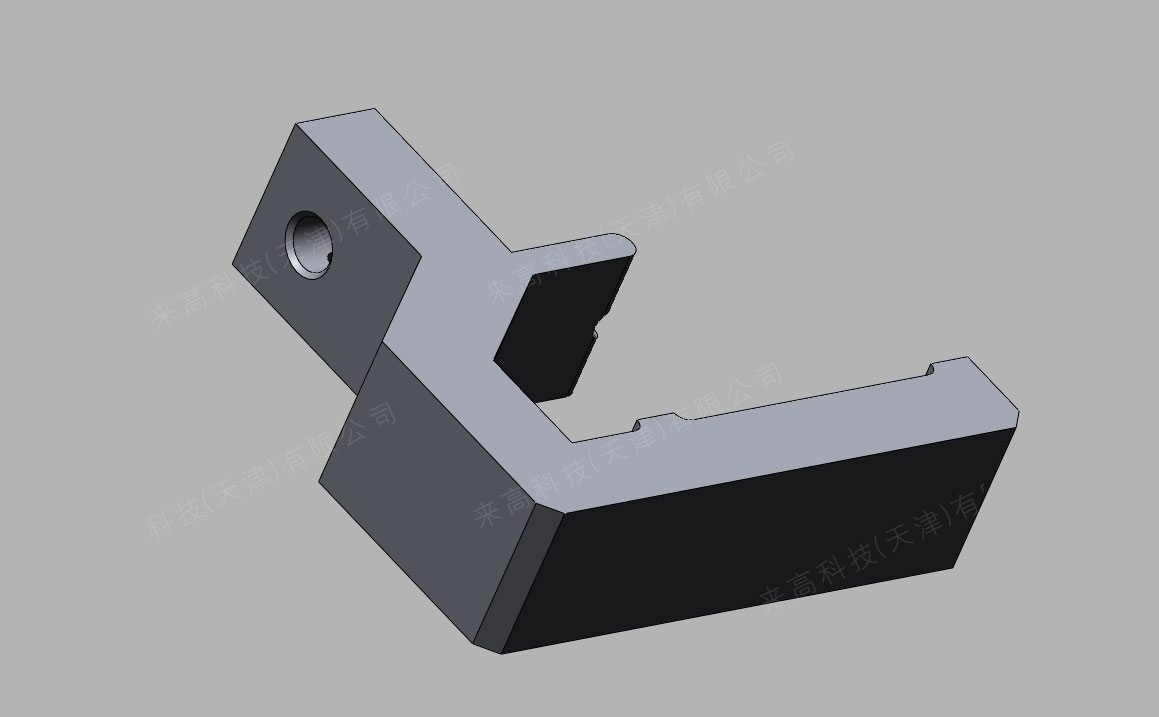

將三角網格數據導入三維設計軟件中，對機加工件進行正逆向混合設計，得到STP格式的三維模型。

5.生成用于加工的二維圖紙

基于STP格式三維數據，通過專業軟件將三維模型轉化成可用于加工生產的二維圖紙。
